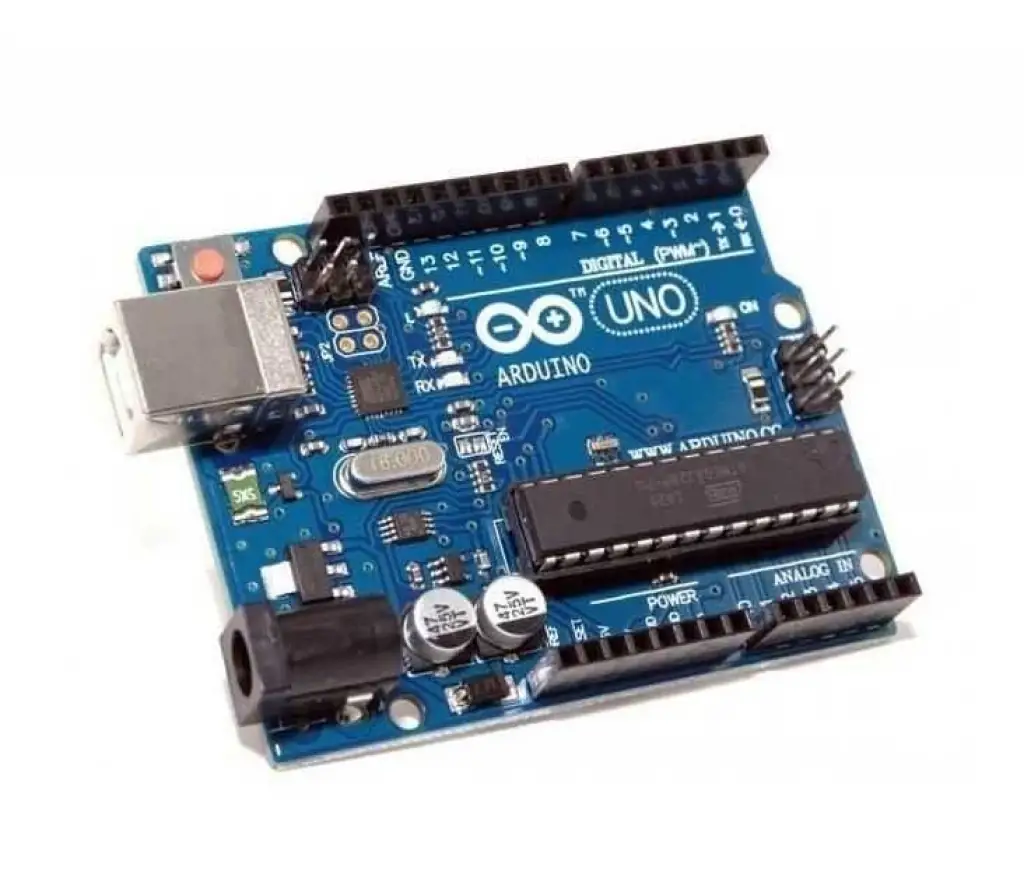

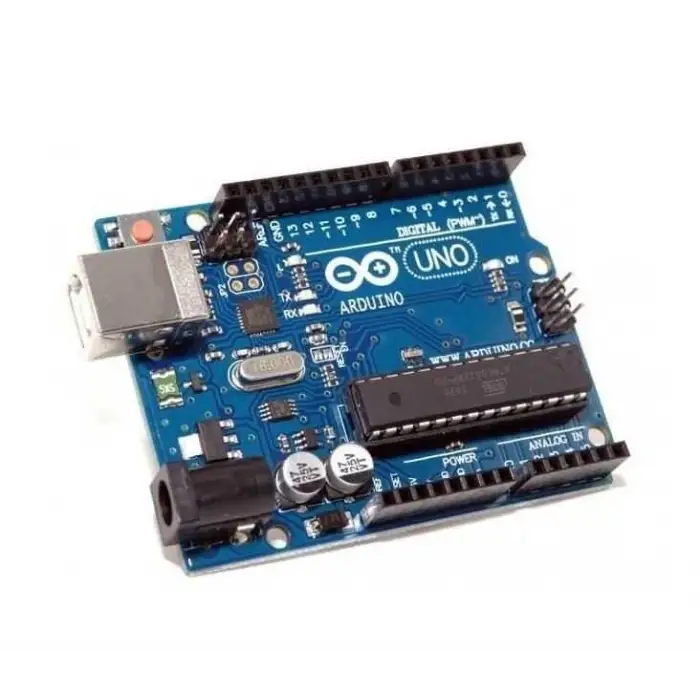

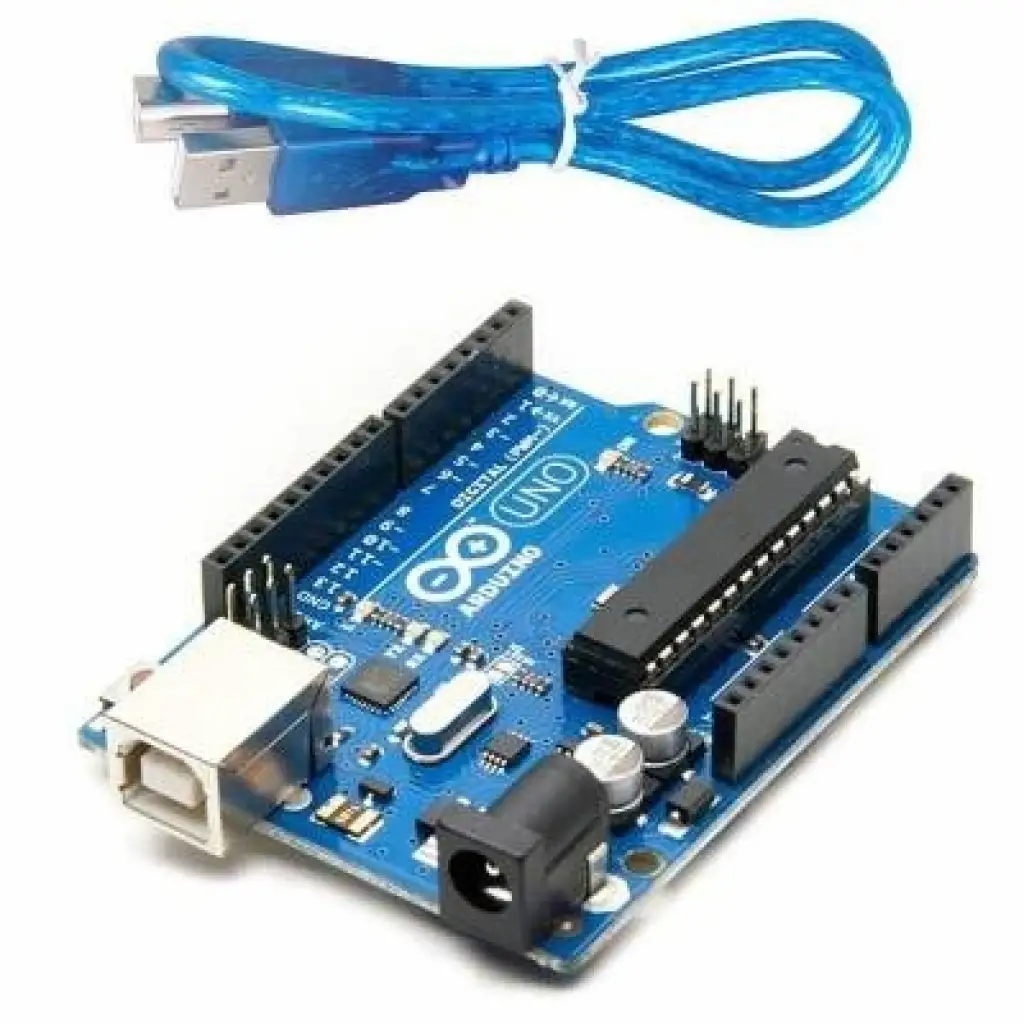

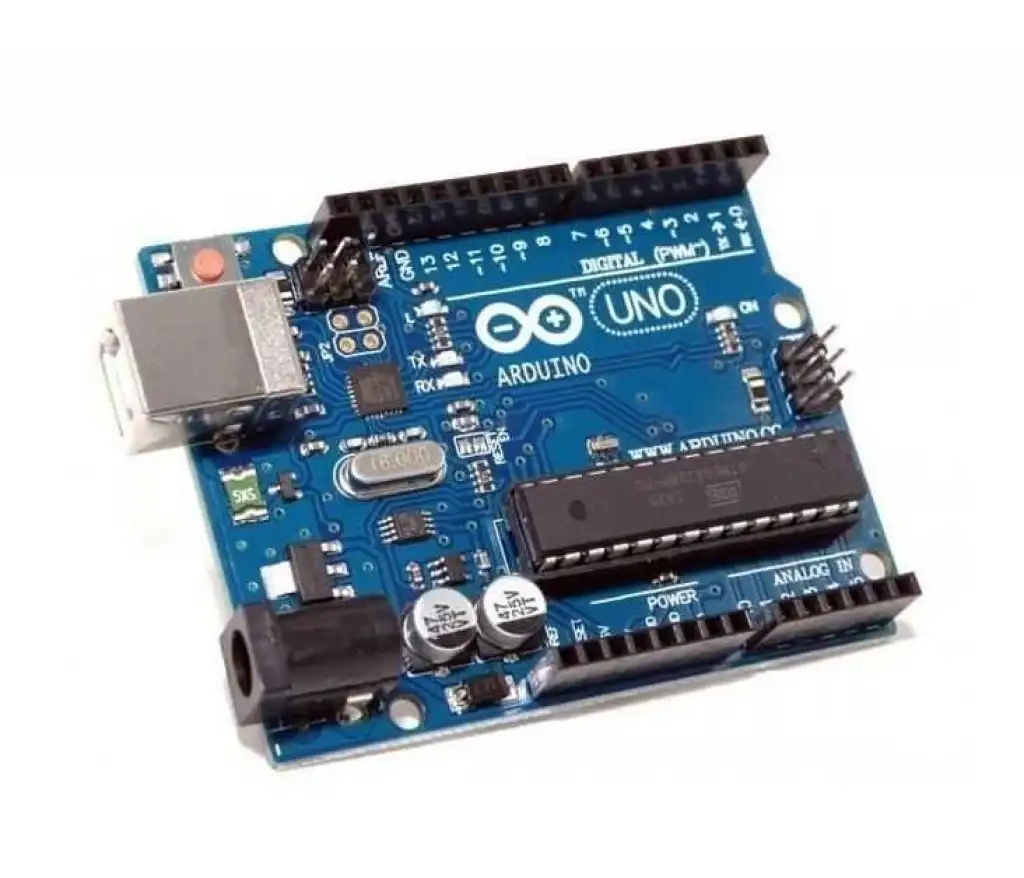

Arduino UNO R3 SMD (Klon - CH340 Chip - USB Kablo Hediye)

Arduino UNO R3 SMD (CH340 Çipli)

Arduino Uno R3 SMD, CH340 USB–seri dönüştürücü çipini kullanan, yaygın olarak tercih edilen bir mikrodenetleyici geliştirme kartıdır. Üzerinde 14 adet dijital giriş/çıkış pini (bunların 6’sı PWM çıkışı olarak kullanılabilir),6 adet analog giriş, 16 MHz kristal osilatör, USB bağlantı noktası, harici güç girişi, ICSP başlığı ve reset butonu bulunmaktadır. Kart, mikrodenetleyicinin çalışması için gerekli tüm bileşenleri üzerinde barındırır. USB kablosu ile bilgisayara bağlayarak ya da adaptör veya pil kullanarak kolayca çalıştırabilirsiniz.

Arduino Uno R3; fiyat/performans açısından en uygun modellerden biridir. Arduino Uno R3 DIP, Arduino Uno R3 SMD ve Arduino Uno R3 CH340 gibi tüm Arduino Uno çeşitlerini sitemizde bulabilirsiniz.

Arduino’nun sade yapısı ve kullanıcı dostu olması sayesinde gömülü sistem programlama çok daha erişilebilir hâle gelmiştir. Klasik donanım programlama kartları yüzlerce dolara mal olabilirken, Arduino Uno R3’ün klon versiyonları yalnızca 4–5 dolar gibi uygun bir fiyatla temin edilebilmektedir.

Arduino Uno R3 Revizyon Özellikleri

Arduino Uno R3, önceki Uno sürümlerine kıyasla bazı yenilikler sunar:

• 1.0 Pin Düzeni:
  AREF pinine yakın konumlandırılmış SDA ve SCL pinleri, ayrıca RESET pininin yanına eklenen IOREF pini sayesinde kart, panelden sağlanan voltaja uyum sağlayabilir.
  Bu sayede gelecekteki Arduino kartları hem 5V ile çalışan AVR tabanlı kartlarla hem de 3.3V ile çalışan Arduino Due gibi kartlarla uyumlu olacaktır.

“Uno” kelimesi İtalyanca’da “bir” anlamına gelir ve Arduino 1.0 sürümüne atıfta bulunmak için bu isim verilmiştir. Uno ve v1.0, Arduino’nun referans sürümleri olarak yoluna devam etmektedir.

En Ucuz Arduino Uno R3 Fiyatları Robocombo’da – Hemen Satın Alın

Güç Seçenekleri

Arduino Uno, USB bağlantısı üzerinden ya da harici bir güç kaynağı ile çalıştırılabilir.

Harici güç; AC-DC adaptör veya pil ile sağlanabilir. Adaptör kullanımı için 2.1 mm’lik fiş, kart üzerindeki güç jakına takılır. Pil veya akü kullanıldığında ise uçlar POWER konektöründeki GND ve VIN pinlerine bağlanır.

Arduino Uno R3, 6–20V aralığında harici besleme ile çalışabilir. Ancak 7V’un altındaki voltajlar kararsız çalışmaya neden olabilir. 12V’un üzerindeki voltajlar ise regülatörün aşırı ısınmasına ve kartın zarar görmesine yol açabilir. Önerilen giriş voltajı 7–12V arasıdır.

Güç Pinleri

• VIN: Harici güç kaynağı kullanıldığında karta verilen giriş voltajı pinidir.

• 5V: Kart üzerindeki regülatör veya USB üzerinden sağlanan, mikrodenetleyici ve diğer bileşenleri besleyen düzenlenmiş 5V çıkıştır.

• 3.3V: Dahili regülatör tarafından üretilir, maksimum 50 mA akım sağlar.

• GND: Toprak (şase) pinleridir.

Dijital ve Analog Pinler

Arduino Uno R3 üzerindeki 14 dijital pin; pinMode(), digitalWrite() ve digitalRead() fonksiyonları kullanılarak giriş veya çıkış olarak ayarlanabilir. Bu pinler 5V seviyesinde çalışır ve her biri maksimum 40 mA akım sağlayabilir. Ayrıca dahili 20–50 kΩ pull-up direncine sahiptir.

Özel Fonksiyonlu Pinler:

• Seri Haberleşme:

  • 0 (RX) → Veri alma

  • 1 (TX) → Veri gönderme

• Harici Kesintiler:

  • 2 ve 3 numaralı pinler

• PWM Çıkışları:

  • 3, 5, 6, 9, 10, 11 (analogWrite() ile 8-bit PWM)

• SPI:

  • 10 (SS),11 (MOSI),12 (MISO),13 (SCK)

• Dahili LED:

  • 13 numaralı pine bağlıdır

Analog Girişler

Arduino Uno’da A0–A5 arasında numaralandırılmış, 10-bit çözünürlüklü (1024 seviye) 6 adet analog giriş bulunur. Varsayılan olarak 0–5V aralığında ölçüm yaparlar. AREF pini ve analogReference() fonksiyonu kullanılarak referans voltajı değiştirilebilir.

Ek olarak:

• TWI (I²C): A4 (SDA) ve A5 (SCL)

• AREF: Analog referans voltajı

• RESET: Mikrodenetleyiciyi sıfırlamak için kullanılır

İletişim Özellikleri

Arduino Uno, bilgisayar veya diğer mikrodenetleyicilerle seri iletişim kurabilir. CH340 çipi, UART TTL (5V) seri haberleşmeyi 0 (RX) ve 1 (TX) pinleri üzerinden sağlar. Bu iletişim USB üzerinden bilgisayara sanal bir COM port olarak aktarılır.

Windows sistemlerde CH340 için sürücü gerekebilirken, MacOS ve Linux sistemlerde genellikle ek sürücüye ihtiyaç duyulmaz. Veri aktarımı sırasında RX ve TX LED’leri yanıp söner.

Programlama ve Bootloader

Arduino Uno, Arduino IDE kullanılarak programlanabilir. Araçlar > Kart menüsünden Arduino Uno seçilerek kod yükleme işlemi yapılır.

CH340 tabanlı Uno kartları, harici bir programlayıcıya ihtiyaç duymadan kod yüklenmesini sağlayan bir bootloader ile gelir. Dilerseniz ICSP başlığı üzerinden doğrudan mikrodenetleyiciyi programlayabilirsiniz.

Otomatik Reset Özelliği

Arduino Uno, kod yükleme sırasında otomatik olarak sıfırlanacak şekilde tasarlanmıştır. USB bağlantısı kurulduğunda, DTR hattı üzerinden reset işlemi gerçekleştirilir. Bu sayede reset tuşuna manuel olarak basmaya gerek kalmaz.

İstenirse kart üzerindeki RESET-EN hattı kesilerek veya reset hattına 110 ohm direnç bağlanarak otomatik reset devre dışı bırakılabilir.

USB Aşırı Akım Koruması

Arduino Uno, USB portunu kısa devre ve aşırı akıma karşı koruyan sıfırlanabilir bir sigorta içerir. USB üzerinden 500 mA’den fazla akım çekildiğinde, bağlantı otomatik olarak kesilir ve sorun giderildiğinde tekrar devreye girer.

Fiziksel Özellikler

Arduino Uno PCB’sinin ölçüleri yaklaşık 6.8 cm x 5.3 cm’dir. Dört adet vida deliği sayesinde kasa veya yüzey montajı yapılabilir. Dijital pin 7 ile 8 arasındaki mesafenin diğer pinlere göre farklı olduğu unutulmamalıdır.
